모바일·로봇·XR·게임·드론 최적화
[SRT(에스알 타임스) 선호균 기자] 삼성전자가 모바일·로봇·확장현실(XR) 등 첨단 콘텐츠 플랫폼을 위한 이미지센서 라인업 ‘아이소셀 비전(ISOCELL Vizion)’의 차세대 제품 2종을 19일 공개했다.
아이소셀 비전 63D는 빛의 파장을 감지해 사물의 3차원 입체 정보를 측정하는 간접 비행시간측정센서(iToF)로 모바일·로봇·XR 분야 등 다양한 미래 첨단산업에 활용된다. iToF(indirect Time of Flight) 센서는 고해상도·높은 정밀도를 요구하는 응용처에 특화된 ToF 센서 중 하나다.
아이소셀 비전 931은 사람 눈처럼 모든 픽셀을 동시에 빛에 노출해 촬영하는 글로벌 셔터(Global Shutter) 센서로 XR·모션트래킹게임·로봇·드론 등 움직이는 피사체를 왜곡없이 촬영해야 하는 분야에 최적화됐다.

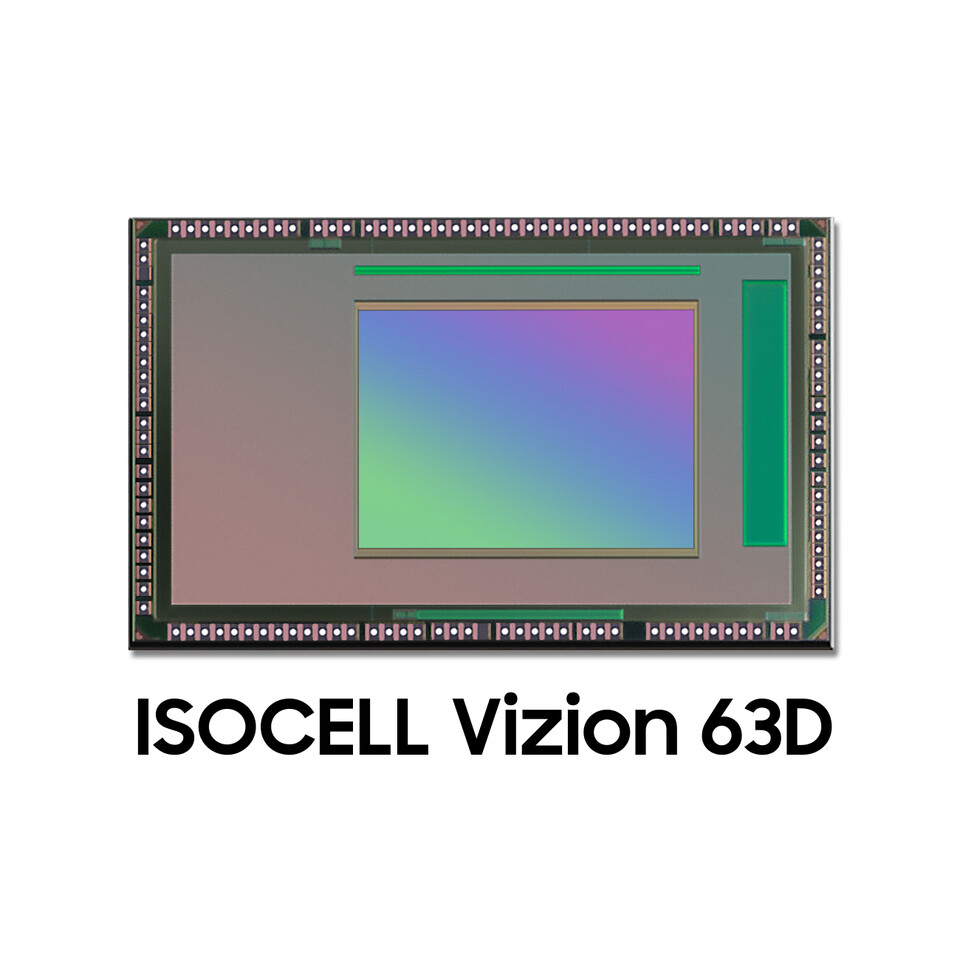

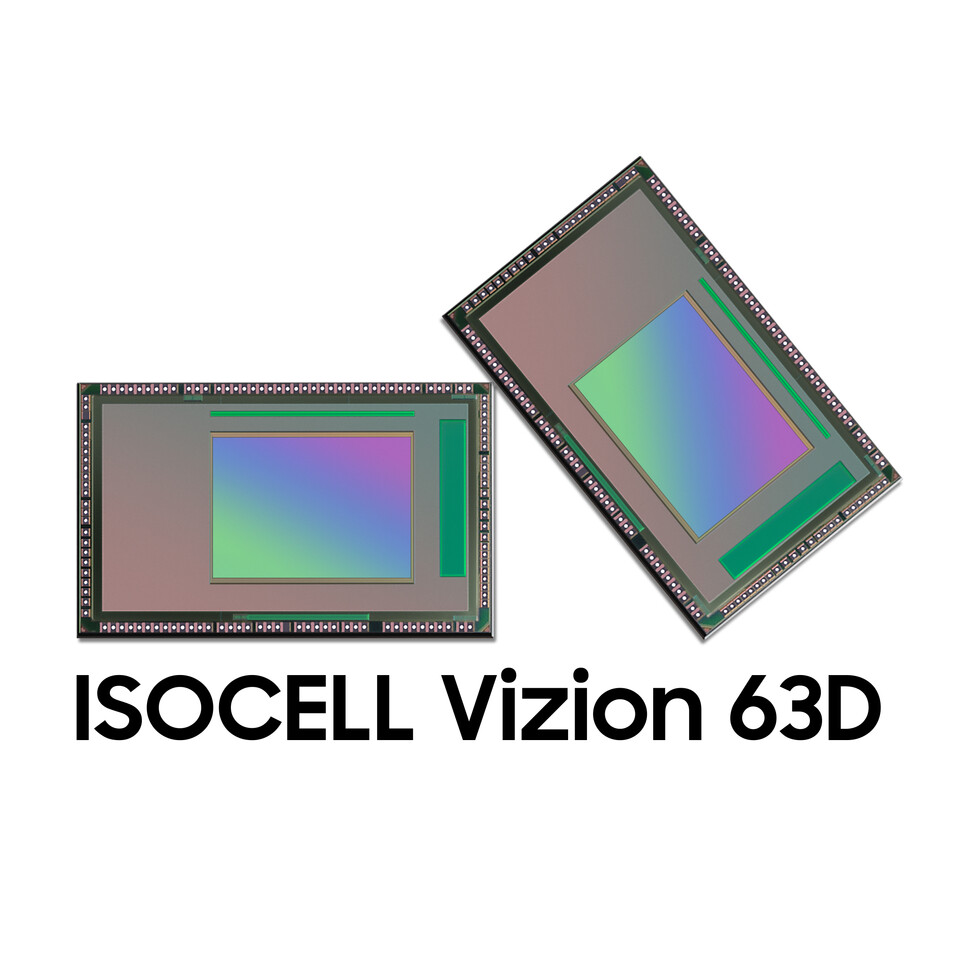

◆아이소셀 비전 63D iToF 센서…박쥐 음파 파악 능력 구현
삼성전자 아이소셀 비전 63D는 박쥐가 음파를 활용해 주변을 탐지하는 것과 유사한 원리로 거리를 측정한다. 음파 대신 발광된 빛 파장과 피사체에 반사돼 돌아온 파장 위상차로 거리를 빠르고 정확하게 계산해 사물 3차원 입체 정보를 파악한다.
이를 통해 이 iToF 센서는 서빙·물류 로봇, XR기기, 안면인증 등 여러 첨단 응용처 주요 제품으로 활용될 예정이다.
이번 제품은 업계 최초 원칩 iToF 센서로 사물의 심도(Depth) 연산에 최적화된 ISP(Image Signal Processor)가 내장돼 AP 지원 없이 뎁스 맵(Depth Map) 촬영이 가능하다. 또한 전작인 '아이소셀 비전 33D' 대비 시스템 전력 소모량을 최대 40%까지 줄였다.
ISP는 이미지센서에서 전송된 가공되지 않은 데이터를 보정해 소비자가 선호하는 형태의 사진이나 영상을 만들어내는 역할을 말한다. 뎁스 맵은 관찰 시점에서 사물과의 거리와 관련된 정보를 담은 이미지로 3차원 입체 정보를 제공한다.
아이소셀 비전 63D는 iToF 센서 기능 구현에 최적화된 QVGA(320x240) 픽셀 해상도 이미지를 초당 60 프레임 속도로 처리한다. 이 해상도는 iToF 센서 3차원 입체 이미지 출력에 최적화된 해상도 규격이다.
삼성전자는 픽셀 광원 흡수율을 높이는 후방산란 기술(BST)을 통해 적외선 기준 940nm(나노미터)에서 업계 최고 수준인 38%의 양자효율(Quantum Efficiency)을 구현했다. 양자효율은 물질 중에서 광자와 전자가 다른 에너지 광자와 전자로 변환되는 비율을 의미한다. 특히 광자로 변환되는 경우는 광효율이라고 한다. 이를 통해 모션 블러를 최소화해 선명한 이미지를 제공한다.
또한 높은 해상도를 제공하는 면광원 모드는 물론 원거리 측정이 가능한 점광원 모드를 동시에 지원해 최대 측정 가능 거리를 전작 5미터에서 10미터까지 2배 확장했다. 주변 상황을 빠르고 정확하게 인식해 이동해야 하는 주행·서비스 로봇 등에 필수적이다.
이외에도 아이소셀 비전 63D는 업계 최소 크기의 3.5㎛(마이크로미터) 픽셀 적용으로 VGA(640x480) 해상도를 1/6.4" 옵티컬 포맷 크기에 구현해 휴대와 착용이 가능한 소형 기기에 최적화됐다. VGA는 비교적 고해상도 이미지에 사용되는 해상도 규격이다.

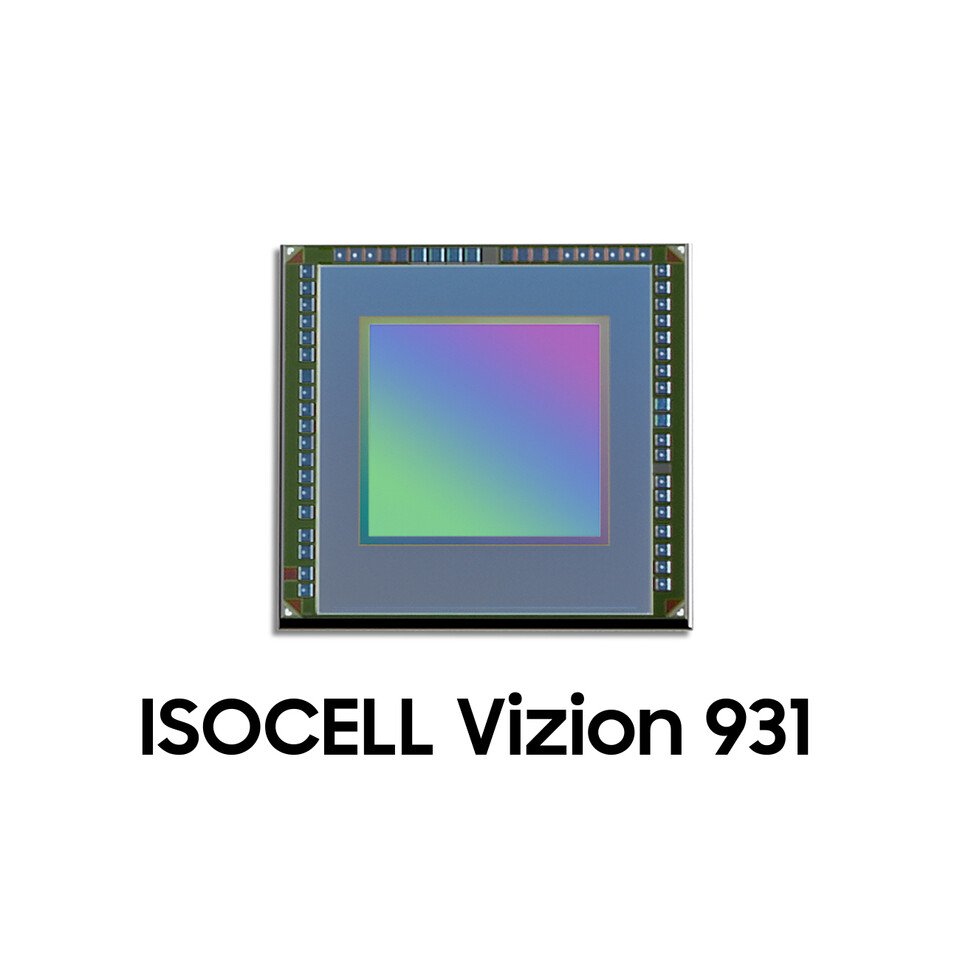

◆사람 눈처럼 사물 인식하는 아이소셀 비전 931' 글로벌 셔터 센서
삼성전자 ‘아이소셀 비전 931’은 기존 고해상도 카메라용 이미지센서 롤링 셔터 방식이 아닌 글로벌 셔터 기술을 적용한 이미지센서다.
일반적인 이미지센서는 픽셀을 순차적으로 빛에 노출시켜 촬영하는 롤링 셔터 방식인데 반해 글로벌 셔터는 사람 눈처럼 모든 픽셀을 빛에 동시에 노출시켜 촬영한다.
이를 통해, 빠르게 움직이는 물체도 선명하고 왜곡 없이 촬영할 수 있어 XR, 모션 트래킹 게임, 로봇, 드론 등 신속성과 정확도가 중요한 분야에 활용된다.
특히 아이소셀 비전 931은 일대일 비율 해상도(640 x 640)를 지원해 XR 기기와 같은 머리 장착형 디스플레이 기기에서 홍채인식 뿐만 아니라 ▲시선추적 ▲얼굴 표정 ▲손동작 등과 같은 미세한 움직임을 인식하는데 최적화됐다.
또한 후방산란기술과 픽셀 사이에 절연부를 형성하는 FDTI(Front Deep Trench Isolation) 공법을 적용해 850nm적외선에서 업계 최고 수준인 60%의 양자효율을 구현했다. FDTI는 픽셀 사이에 절연부를 형성하는 공법으로 혼색(crosstalk)을 최소화하고 전하저장용량(full well capacity)를 극대화하는 기술이다.
이밖에도 멀티드롭 기능을 통해 하나의 데이터 선으로 최대 4대의 카메라까지 동시에 연결해 기기 제조사가 보다 쉽게 제품을 설계할 수 있도록 지원한다. 멀티드롭은 촬영된 이미지가 전달되는 데이터 선을 여러 센서가 동시에 공유하는 기술을 말한다.
이해창 삼성전자 시스템LSI사업부 차세대 센서개발팀 부사장은 “아이소셀 비전 63D와 아이소셀 비전 931에는 삼성전자의 차별화된 차세대 이미지센서 기술과 노하우가 모두 집약됐다”며 “삼성전자는 iToF 센서, 글로벌 셔터 센서 등 아이소셀 비전(ISOCELL Vizion) 라인업을 바탕으로 빠르게 성장하는 차세대 이미지센서 시장을 주도할 계획”이라고 밝혔다.
삼성전자는 현재 두 제품 샘플을 고객들에게 제공하고 있다.
