[SRT(에스알 타임스) 김건 기자] SK하이닉스가 지난해 8월 개발한 세계 최고층 238단 4D 낸드플래시의 양산을 시작하고 스마트폰을 생산하는 해외 고객사와 제품 인증 과정 진행에 들어갔다고 8일 밝혔다.

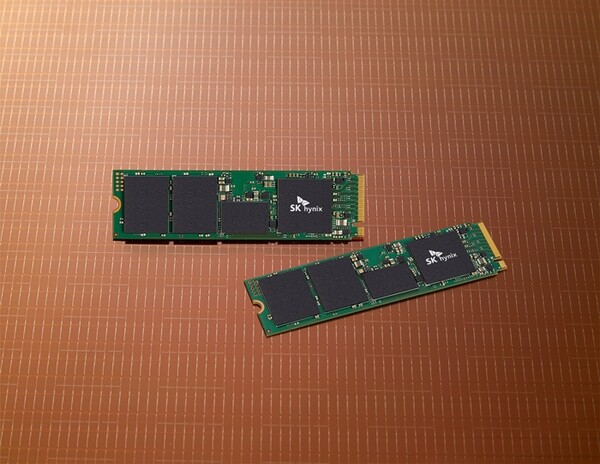

SK하이닉스는 지난 5월 238단 낸드 기반 스마트폰·PC용 cSSD 솔루션 제품의 양산을 시작했다.
238단 낸드는 이전 세대인 176단보다 생산 효율이 34% 높아져 원가 경쟁력이 크게 개선됐고, 데이터 전송 속도도 초당 2.4Gb로 이전 세대보다 50% 빨라졌다.
또한, 읽기·쓰기 성능도 이전 세대보다 약 20% 개선돼 238단 낸드를 사용하는 스마트폰과 PC 고객에게 향상된 성능을 제공할 수 있다고 SK하이닉스는 전했다.
SK하이닉스는 스마트폰 고객사 인증을 마치고 나면 모바일용 제품부터 238단 낸드를 공급할 예정이다. 이후 고속 입출력 인터페이스(PCIe) 5.0을 지원하는 PC용 SSD와 데이터센터용 고용량 SSD 제품 등으로 238단 낸드의 적용 범위를 확대할 계획이다.
김점수 SK하이닉스 부사장(238단 낸드담당)은 "당사는 앞으로도 계속해서 낸드 기술한계를 돌파하고 경쟁력을 강화해 다가올 시장 반등기에 누구보다 크게 실적 개선하겠다"고 말했다.
